Standard | IEC60439-1~2、GB7251.1~2、UL857 |
Corrente di lavoro nominale (A) | 250、400、630、800、1000、1250/1600 |
Corrente di picco nominale di tenuta (kA) | 40、50、63、75、85、105、120 |
Corrente nominale di breve durata (kA) | 20、25、30、40、50、55 |
L'aumento di temperatura delle parti conduttrici del condotto sbarre non supera i seguenti valori quando la corrente nominale viene fatta passare per un lungo periodo | |
Nome | Aumento di temperatura massimo consentito (K) |
Morsetti di collegamento | 60K |
Custodia in metallo | 30K |
Superficie isolante | 40K |
Parametri della scatola plug-in | |
Corrente (A) | 32~1600 |
Tensione di funzionamento nominale (V) | 400 |
Configurazione della presa | Sezione lineare standard lunga 3 metri, può essere installata nella parte anteriore e posteriore dell'interfaccia a 1-10 connettori |
Livello attuale (A) | Nome | Busway di tipo aereo/4P | Busway di tipo aereo/5P | ||
Dimensioni | Largo(mm) | Alto (mm) | Largo(mm) | Alto (mm) | |
400A | 168 | 76 | 168 | 76 | |
500A | 168 | 112 | 168 | 112 | |
630A | 168 | 101 | 168 | 101 | |
800A | 168 | 117 | 168 | 117 | |
1000A | 168 | 131 | 168 | 131 | |
1250A | 168 | 147 | 168 | 147 | |
1600A | 168 | 161 | 168 | 161 | |
2000A | 168 | 197 | 168 | 197 | |
2500A | 168 | 242 | 168 | 242 | |
3150A | 168 | 172 | 168 | 172 | |
4000A | 168 | 222 | 168 | 222 | |
5000A | 168 | 232 | 168 | 232 | |
6300A | 168 | 257 | 168 | 257 |

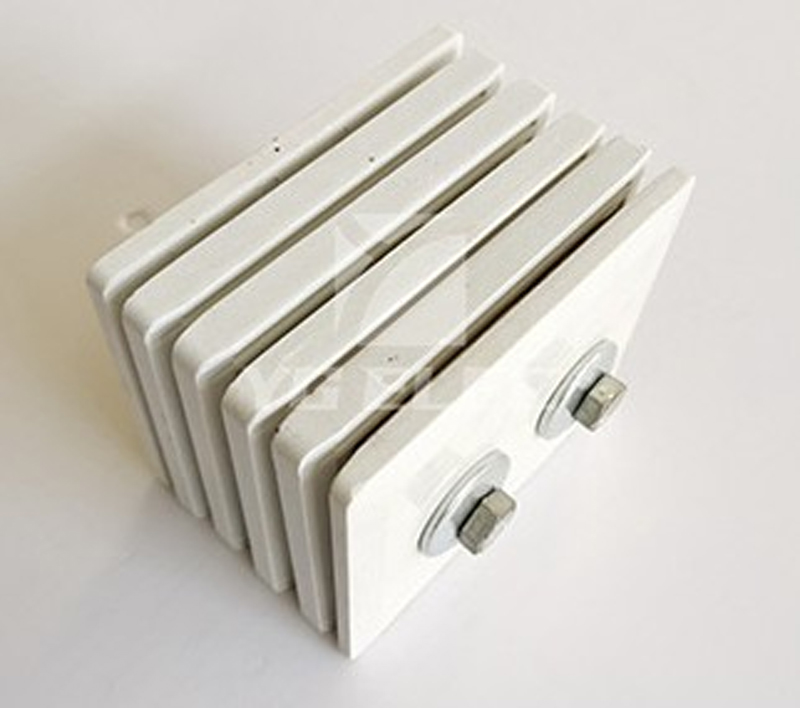

Connettore

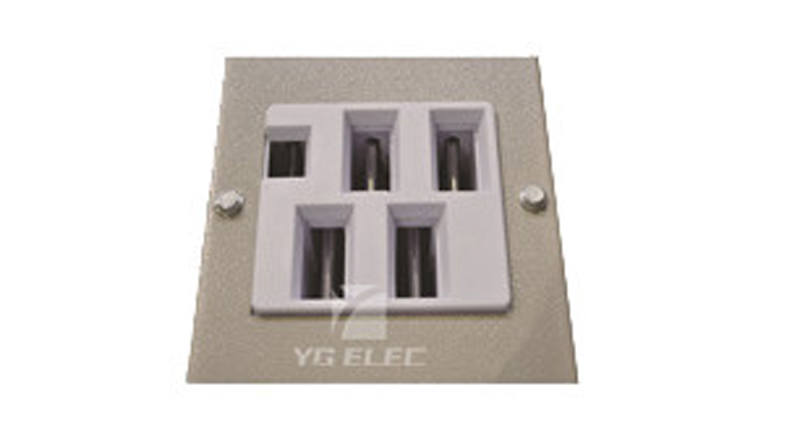

Dispositivo di collegamento
Collegare l'unità
Resistenza ultra elevata
L'involucro di questa serie di sbarre collettrici è costituito da un unico pezzo di lamiera d'acciaio (Ma Steel), che migliora notevolmente la capacità di carico e può garantire un carico di 60 kg al centro della sbarra collettrice con una campata di 6 m, e la posizione centrale di il guscio della piastra non viene spostato di più di 10 mm quando la temperatura non uniforme cambia.
Estremamente sicuro e affidabile
Adottando il tipo di isolamento dell'aria separato, la distanza di sicurezza e la distanza superficiale tra le fasi sono molto maggiori rispetto ai requisiti standard.
Le parti interne dell'isolamento sono realizzate in tecnopolimero ad alta resistenza, che migliora la resistenza della blindo al movimento e la stabilità termica.
La speciale costruzione utilizzata per i giunti impedisce un uso improprio dell'installazione.
Sulla presa è fissato un deflettore di protezione di sicurezza, solo quando il deflettore di protezione viene aperto è possibile inserire la scatola di derivazione.Quando la presa non viene utilizzata in orari normali, il deflettore protettivo può essere chiuso e sigillato con piombo per impedire l'ingresso di polvere o oggetti estranei nella presa e per impedire l'uso improprio, in modo che le prestazioni di sicurezza della sbarra collettrice siano ottimali. notevolmente migliorato.
Non è necessario scollegare l'alimentazione quando si collega la scatola, perché il filo di terra viene sempre collegato e scollegato per primo.
Cablaggio flessibile
I martinetti sbarra hanno una struttura modulare, con un gran numero di martinetti riservati all'intero sistema.Ciò garantisce che i carichi possano essere collegati alle unità sbarre in un percorso breve e che non siano necessarie modifiche al sistema sbarre per l'aggiunta o lo spostamento di attrezzature del negozio o la ristrutturazione del negozio.
Intercambiabilità
Questa serie di blindosbarre è progettata con sette livelli di corrente e utilizza solo tre livelli di involucri in modo che non sia necessario cambiare involucri quando il sistema varia la capacità in base ai livelli di corrente adiacenti.
Estremamente facile da installare
L'uso dell'accoppiamento con compensazione automatica e del terminale di serraggio a bullone singolo con forte regolazione fa sì che il canale della sbarra appaia molto comodo e flessibile nel processo di installazione, il che consente di risparmiare notevolmente tempo di installazione.
I nostri prodotti di qualità e la nostra vasta esperienza nella progettazione ti aiuteranno a completare il tuo progetto più agevolmente.
